Тема: «Применение специальных эффектов и ссылок».

Цели урока:

·         помочь учащимся получить представление о мультимедиа, научить создавать мультимедийные презентации.

·         воспитание информационной культуры учащихся, внимательности, аккуратности, дисциплинированности, усидчивости.

·         развитие мышления, познавательных интересов, навыков работы на компьютере, работы с мультимедийными программными средствами.

Оборудование:

доска, компьютер, компьютерная презентация.

План урока:

        I.            Орг. момент. (1 мин)

     II.            Актуализация и проверка знаний. (5 мин)

   III.            Теоретическая часть. (10 мин)

    IV.            Практическая часть. (15 мин)

       V.            Д/з (2 мин)

    VI.            Вопросы учеников. (5 мин)

  VII.            Итог урока. (2 мин)

Ход урока:

I. Орг. момент.

Приветствие, проверка присутствующих. Объяснение хода урока.

II. Актуализация и проверка знаний.

На прошлом уроке мы познакомимся с тем, что такое мультимедиа, мультимедийные программные средства, мультимедийные презентации, программами для создания презентаций. Давайте вспомним, что вы уже знаете… Учащиеся отвечают.

III. Теоретическая часть.

Электронная презентация демонстрируется на мониторе компьютера или выводится на большой внешний экран электронным способом. Поскольку смена слайдов производится компьютером, появляется возможность добавить в них специальные эффекты перехода, недоступные при использовании пленок. В частности, слайд может «всплывать» в любом месте на экране или, находясь в центре, увеличиваться в размерах, пока не займет весь экран, а также проступать сквозь фон предыдущего слайда. Некоторые шаблоны оформления включают анимационные эффекты, например один из объектов заднего плана может «всплывать» на переднем плане.

В том случае, когда слайд содержит анимацию (анимационные эффекты), его вывод на экран производится поэтапно. Например, вначале появляется заголовок, затем поочередно проступают маркированные пункты списка.

Изменение и добавление переходов

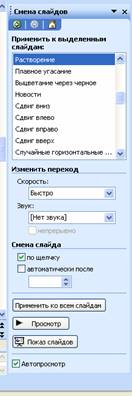

Если презентация не содержит переходов, то смена слайдов на экране происходит практически в одно мгновение. Большинство шаблонов оформления PowerPoint включают эффекты переходов. Чтобы их применить или отредактировать, выберите слайд (слайды), а затем щелкните Показ слайдов → Смена слайдов, чтобы отобразить область задач Смена слайда со списком возможных эффектов.

Многие из переходов, указанных в списке Применить к выделенным слайдам, отличаются только направлением смены слайдов, например Наплыв вверх, Наплыв вниз, Наплыв влево-вверх. Выбранный для слайда эффект перехода вы можете просмотреть, если щелкнете на нужном элементе списка данной области задач. Однако будьте внимательны - демонстрация эффекта происходит очень быстро.

После добавления в слайд эффекта перехода около эскиза слайда появляется маленький значок. Щелчок на нем также позволяет просмотреть эффект смены слайдов в действии. Не пожалейте времени на ознакомление с переходами разных видов.

Для каждого эффекта перехода по умолчанию задается скорость смены слайдов. Например, для перехода Появление сверху по умолчанию устанавливается значение Быстро. В области задач Смена слайдов вы можете изменить скорость смены слайдов, выбрать другой эффект перехода или добавить звуковое сопровождение.

Сначала убедитесь, что слайды, к которым необходимо добавить нужный эффект, выделены. В списке Применить к выделенным слайдам выберите эффект перехода, а в списках Скорость и Звук — его скорость и звуковое сопровождение. Список Звук позволяет, в частности, назначить непрерывное воспроизведение звука до замены его новым звуком. Посредством щелчка на последнем элементе этого списка - Другой звук -открывается диалоговое окно Добавить звук, в котором следует выбрать добавляемый звуковой файл (расширение .wav). Несколько таких файлов содержится в папке C:\Windows\Media; огромные коллекции звуковых файлов вы можете найти на различных компакт-дисках. Элементы управления группы Смена слайда используются для того, чтобы определить время автоматической смены. Когда настройка параметров будет завершена, щелкните на кнопке Применить ко всем слайдам, если хотите применить данные параметры перехода ко всем слайдам презентации.


Добавление анимационных эффектов

Если эффекты смены слайдов применяются ко всему слайду, то эффекты анимации – к находящимся на слайде объектам. Эффекты анимации задаются для объектов, расположенных в рамках, либо для абзацев, содержащих одиночные маркеры или пункты списков. По отношению к одному объекту можно применить одновременно несколько эффектов анимации. Так, к маркеру списка сначала применяется эффект входа, а затем - эффект выхода. Область задач Дизайн слайда позволяет указать, где и в какой момент данный объект должен появляться на слайде во время презентации (например, вылетать со стороны левой границы после щелчка мышью).

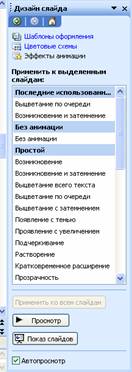

Упростить процесс разработки анимации для объектов на всех или только выбранных слайдах, а также для определенных объектов на образце слайдов можно с помощью готовых схем. Выделите слайд (или слайды), щелкните Показ слайдов → Эффекты анимации.

Эффект анимации можно применить ко всему тексту слайда, только к заголовку либо ко всему тексту, исключая заголовок. Чтобы просмотреть эффект анимации, выберите первый слайд презентации и щелкните на кнопке Показ слайдов с текущего слайда.


Настройка параметров анимации

Инструменты настройки анимации позволяют сделать электронную презентацию более интересной и эффективной. Обычно они используются для звукового оформления и оживления отдельных графических элементов слайда.

В обычном режиме вызовите команду Показ слайдов → Настройка анимации. Откроется одноименная область задач, в центре которой будет расположен список объектов, к которым можно применить анимационный эффект. Под списком находятся две стрелки Порядок, позволяющие менять очередность проявления разных эффектов для выделенного объекта.

Для того чтобы задать анимационный эффект для текста, выделите его, при этом активизируется кнопка Добавить эффект. В ее раскрывающемся списке выберите нужный эффект, и вы увидите запись, указывающую на соответствие данного эффекта определенному фрагменту текста.

Чтобы указать время запуска эффекта анимации выделенного объекта, воспользуйтесь списком Начало либо вкладкой Время диалогового окна, открываемого посредством двойного щелчка в области задач Настройка анимации на объекте, к которому применяется анимационный эффект. В списке Начало выберите один из трех элементов: По щелчку, С предыдущим или После предыдущего. В каждом из трех случаев можно задать задержку во времени перед началом анимации. Кроме того, можно указать время действия эффекта, а также количество повторов.

Раскрывающийся список После анимации позволяет указать, что будет происходить после окончания действия эффекта анимации. Обычно данный эффект применяют в слайдах, содержащих списки. Например, белый цвет текста выделенного списка при появлении нового пункта заменяется серым. С помощью списка Анимация текста можно задать анимационный эффект для всего текста, для отдельных слов или букв.

Добавление гиперссылок на другие слайды

Гиперссылки, аналогичные тем, что встречаются на веб-страницах, применяются и в презентациях PowerPoint. Щелкнув на гиперссылке, пользователь перейдет к другому слайду, другой презентации или веб-странице в Интернете. Для вставки гиперссылки в слайд выделите текст или графический объект, который предполагается использовать как гиперссылку. Обычно это какое-то приглашение или подсказка, например: «Дополнительные возможности». После выделения текста щелкните на нем правой кнопкой мыши и в контекстном меню выберите команду Настройка действия либо выполните команду Показ слайдов → Настройка действия, после чего откроется диалоговое окно Настройка действия.

Существует два способа активизации гиперссылок: щелчок на гиперссылке или наведение на нее указателя мыши. Диалоговое окно Настройка действия содержит две идентичные вкладки; активизируйте одну из них. Выберите переключатель Перейти по гиперссылке и укажите слайд, на который следует перейти. Если вы активизируете элемент Следующий слайд, произойдет переход к следующему нескрытому слайду.

Для того чтобы перейти к определенному слайду, например скрытому, отметьте в списке элемент Слайд, в результате чего откроется диалоговое окно Гиперссылка на слайд. Выберите слайд в списке и щелкните на кнопке ОК. Для создания гиперсылки щелкните на кнопке ОК в диалоговом окне Настройка действия.

Форматирование текста, отображаемого в качестве гиперссылки, автоматически изменяется: он выделяется с помощью подчеркивания и цвета. Изменить форматирование гиперссылок невозможно, однако, задав для окружающего текста то же форматирование, которое использовалось для гиперссылки, вы сможете скрыть таковую.

Демонстрация презентации

Несмотря на то что ваша презентация оформлена с применением специальных шаблонов, элементов форматирования и анимационных эффектов, выносить ее на суд публики еще рано. Сначала необходимо проверить презентацию в действии и настроить параметры показа.

Настройка времени показа слайдов

После добавления эффектов переходов и анимации необходимо провести пробный просмотр всех слайдов презентации. Подобная репетиция очень важна: всегда лучше заранее выявить возможные недостатки, чем делать это на виду у всей аудитории.

Автоматическая и ручная смена слайдов

В PowerPoint существует три режима проведения презентации.

1.       Управляемый докладчиком. Докладчик получает полный контроль над презентацией. Он может проводить ее вручную или в полуавтоматическом режиме, останавливать для записи замечаний или, скажем, выполнения каких-то действий, а также вести запись выступлений во время презентации. Этот режим удобен для показа презентации на большом экране во время конференции.

2.       Управляемый пользователем. Слайды отображаются в отдельном окне, содержащем специальные команды и меню, которые предоставляют пользователю возможность самостоятельно управлять презентацией. С помощью этих команд выполняется смена, редактирование, копирование и печать слайдов. Для перехода от слайда к слайду используется полоса прокрутки.

3.       Автоматический. Презентация демонстрируется без докладчика. В этом режиме целесообразно создавать презентации, предназначенные для показа на стенде фирмы или в рекламном окне. При подготовке автоматической презентации для ее защиты от изменений следует сделать недоступными большинство средств управления.

После завершения автоматической презентации она запускается повторно. То же самое происходит при замене слайдов вручную, когда какой-либо слайд остается на экране более 5 мин.

Во время демонстрации презентации докладчик может либо сам управлять переходами от слайда к слайду, либо поручить это программе. Выбор режима показа производится путем установки флажков по щелчку и автоматически после в области задач Смена слайдов. Прежде чем указать для каждого слайда время показа, прокрутите презентацию несколько раз. Не обновляйте слайды и не демонстрируйте анимационные эффекты слишком быстро, особенно если аудитория видит презентацию впервые. Следует убедиться, что все зрители успевают прочесть заголовки и текст, а также рассмотреть графические объекты. При настройке времени показа полезно медленно читать содержимое каждого слайда вслух.

Для настройки интервалов времени щелкните на кнопке Показ слайдов → Настройка времени. Появятся первый слайд и панель Репетиция, содержащая два секундомера.

Левый секундомер показывает общее время презентации, а правый - время демонстрации текущего слайда. Кроме секундомеров здесь имеются три кнопки: Повторить, Пауза и Далее. Щелкнув на кнопке Далее, вы переходите к следующему слайду. Если нужно прервать работу во время настройки, щелкните на кнопке Пауза, повторный щелчок на ней позволит возобновить работу. В том случае если при настройке была допущена ошибка, щелкните на кнопке Повторить, чтобы повторить демонстрацию презентации и установить другое время показа; в дальнейшем его можно изменить вручную.

После завершения репетиции откроется окно с предложением сохранить назначенные интервалы времени. Щелчок на кнопке Да задает установленные интервалы времени для перехода от слайда к слайду и демонстрации эффектов. В режиме сортировщика слайдов заданный интервал времени будет показан под слайдом. Для того чтобы изменить время отдельного перехода, щелкните на кнопке Смена слайдов панели инструментов Сортировщик слайдов. В результате отобразится область задач Смена слайдов, где можно будет установить новое время показа текущего слайда.

Вопросы:

·         Каким образом можно сделать презентацию более привлекательной?

·         Как можно добавить переходы между слайдами?

·         Как добавить анимационные эффекты?

·         Какая разница между «Эффектами анимации» и «Настройка анимации»?

·         Что такое гиперссылка?

·         Как создать гиперссылку?

III. Практическая часть.

Учитель напоминает как создать презентацию, вставить на слайды текст, изображения; демонстрирует как добавить переходы между слайдами, эффекты анимации, гиперссылки на другие слайды презентации; настроить время демонстрации презентации.

Затем учащимся ставиться задача – создать презентацию, используя информацию на школьном web-сайте (раздел Физика и астрономия). Тема презентации: Планеты солнечной системы. Презентация должна содержать переходы между слайдами, эффекты анимации, ссылки между слайдами.

Учитель демонстрируют пример выполнения задания.

Учащиеся выполняют задание.

IV. Д/з

Знать, что такое мультимедиа, уметь создавать презентации в программе PowerPoint с использованием переходов, анимации, гиперссылок. Дополнительное задание: более подробно познакомиться с автоматическим воспроизведением презентации.

V. Вопросы учеников.

Ответы на вопросы учащихся.

VI. Итог урока.

Подведение итога урока. Выставление оценок.

На уроке мы познакомились с тем, каким образом можно сделать презентацию более привлекательной, что такое гиперссылки и как их создать в презентации. Научились создавать презентации в программе Microsort Office PowerPoint 2003.
